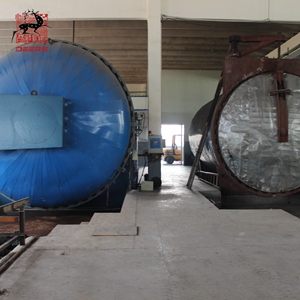

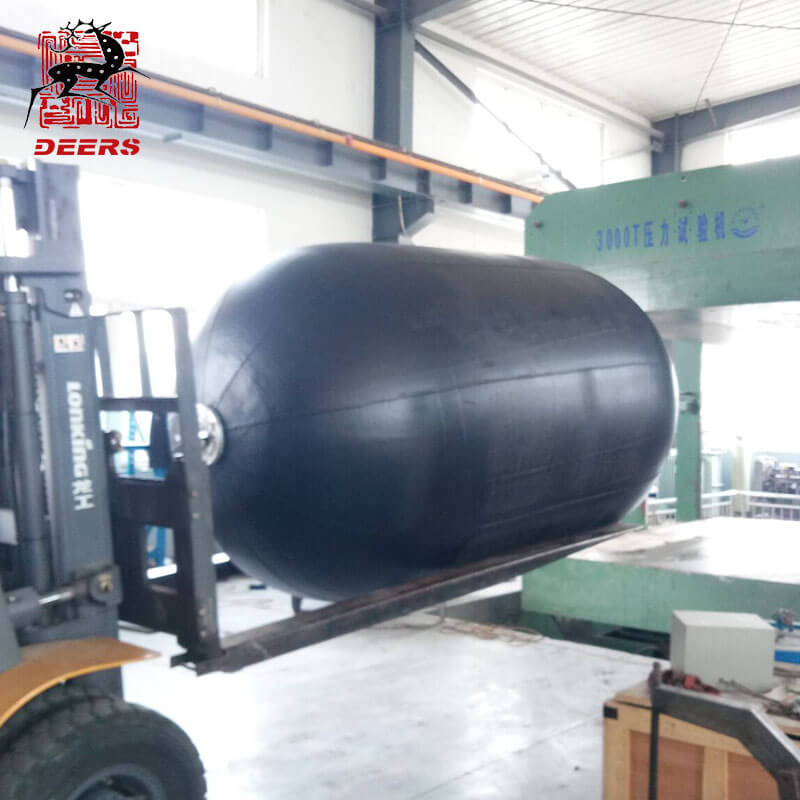

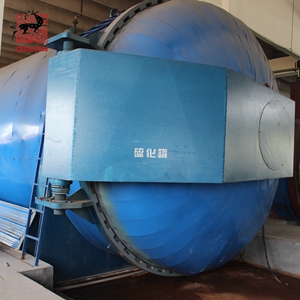

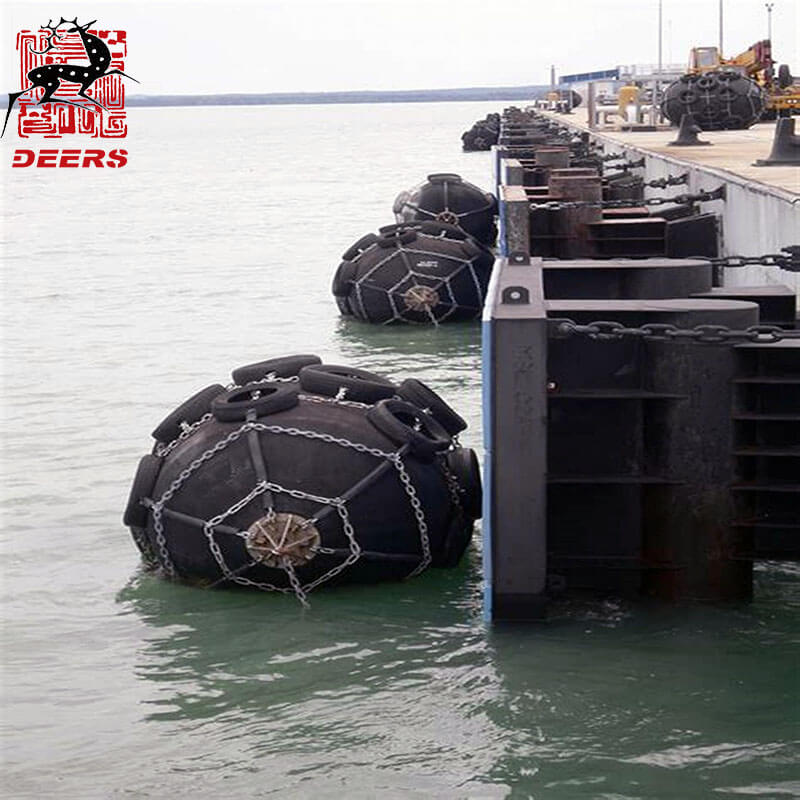

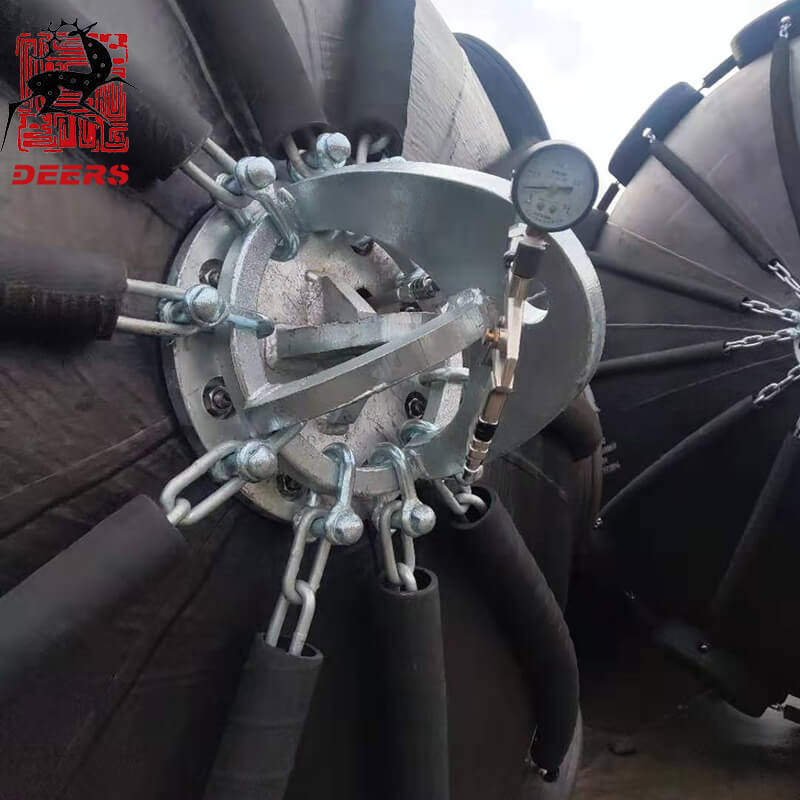

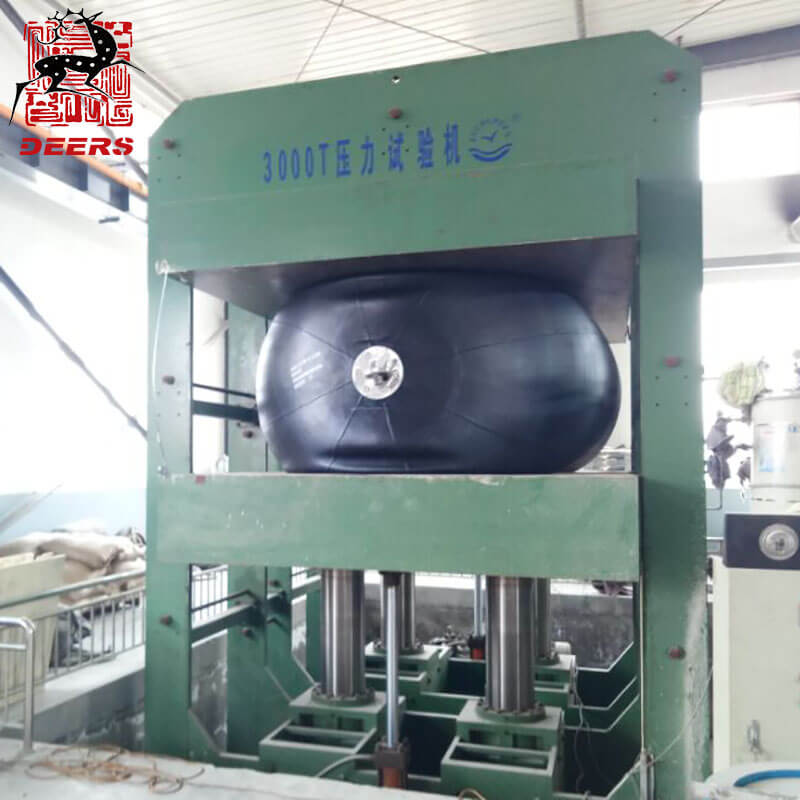

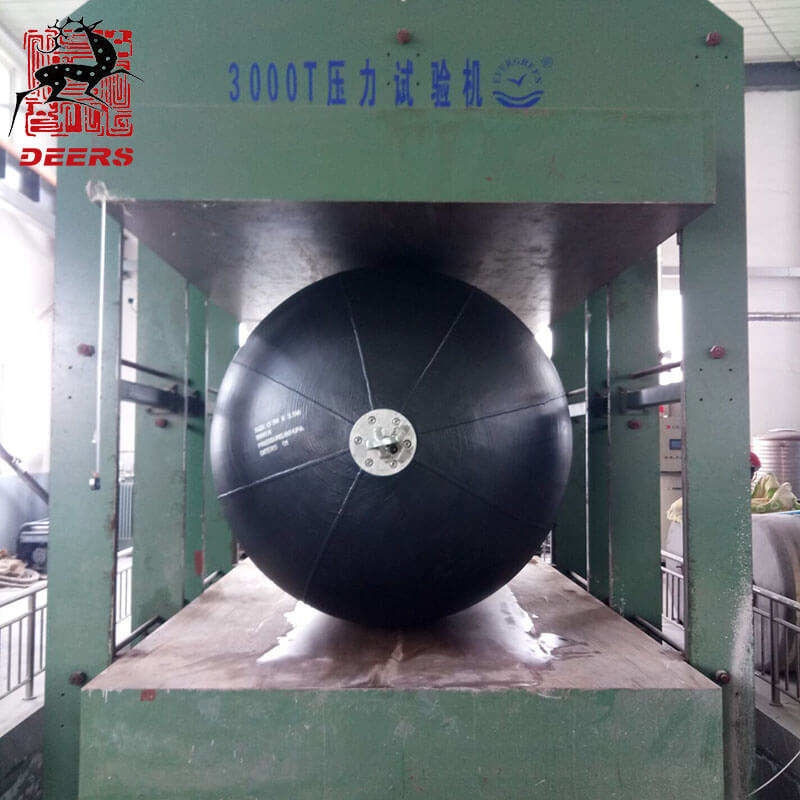

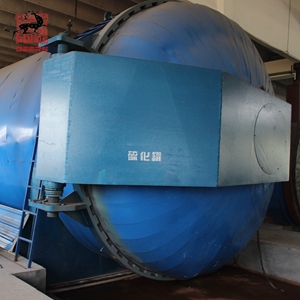

Producción Pruebas Casos
Los guardabarros neumáticos (guardabarros Yokohama) son un sistema anticolisión de alta presión prominente en aplicaciones marinas en el mundo actual. Está hecho de una lámina de goma resistente con cordones sintéticos. El aire comprimido en el interior puede mantener el guardabarros neumático flotando en el agua. También es un amortiguador cuando se realizan operaciones de envío a envío o de envío a muelle.
Tipos de guardabarros neumático:

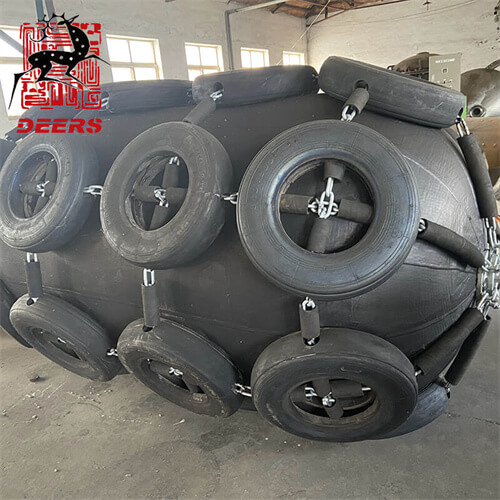

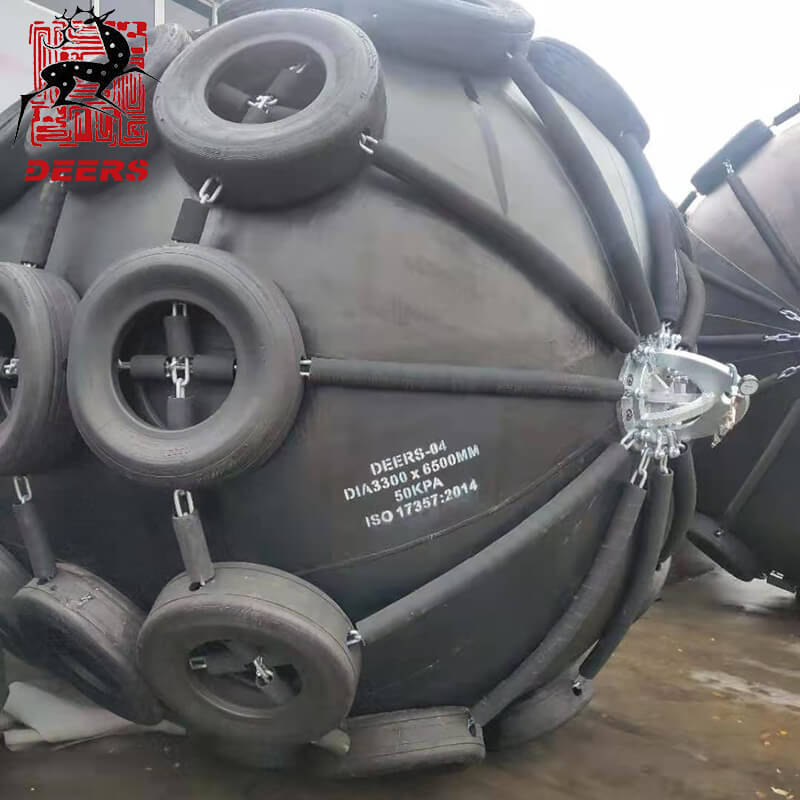

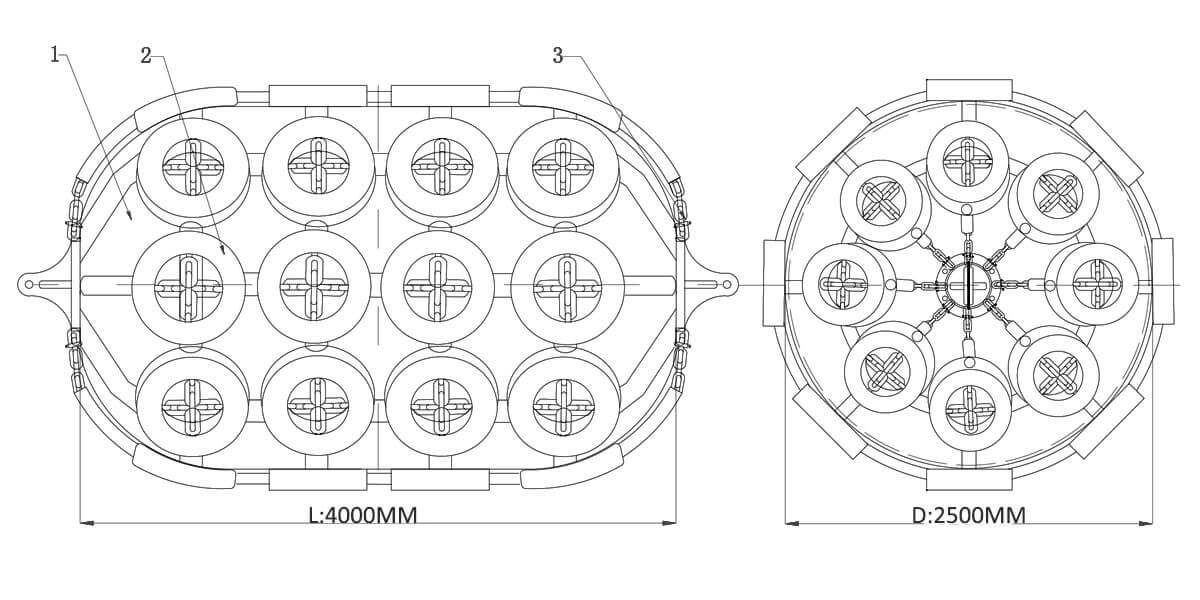

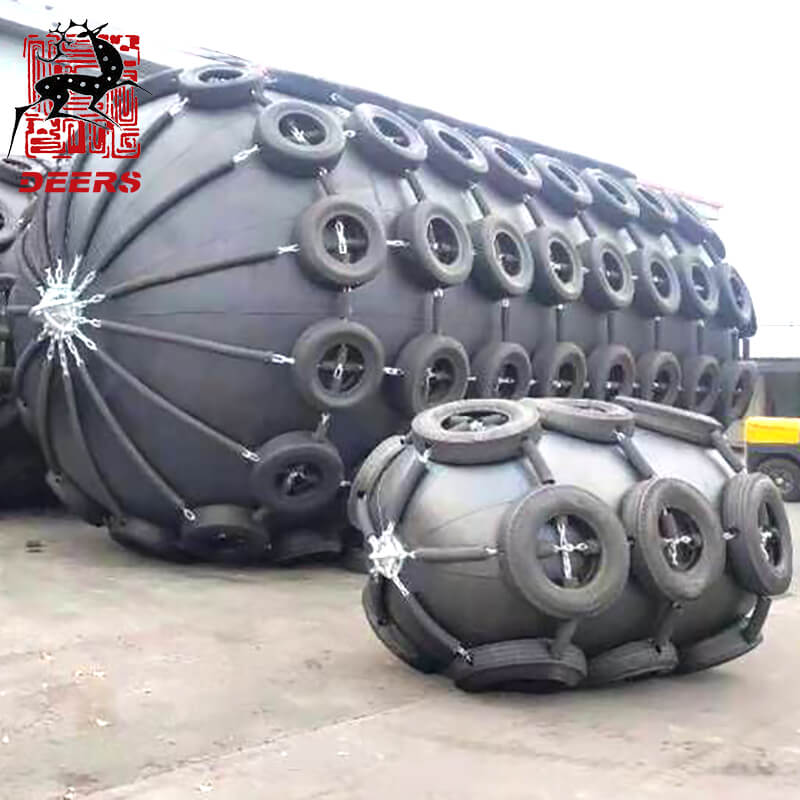

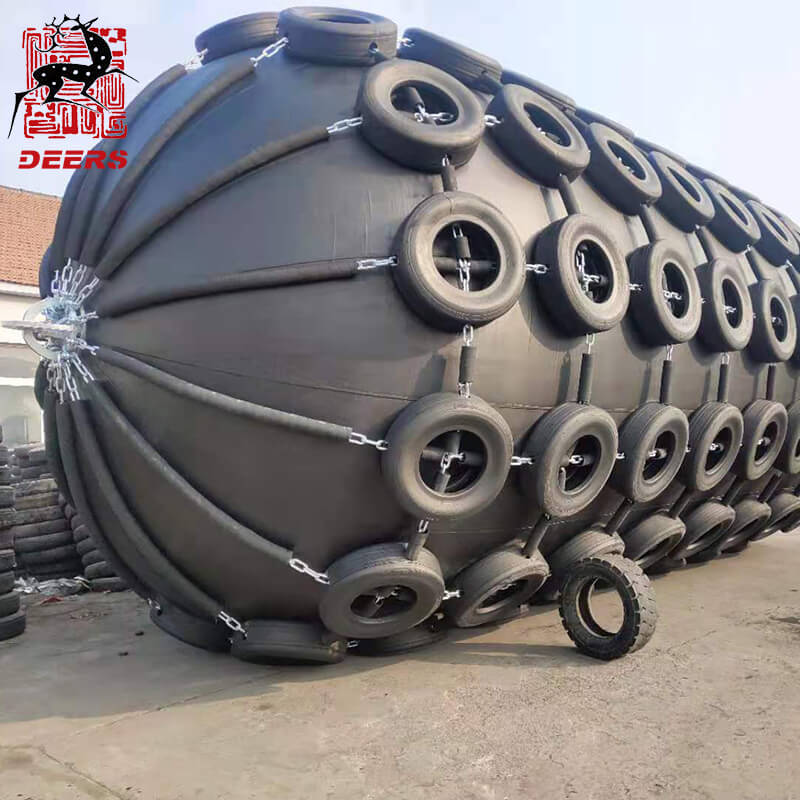

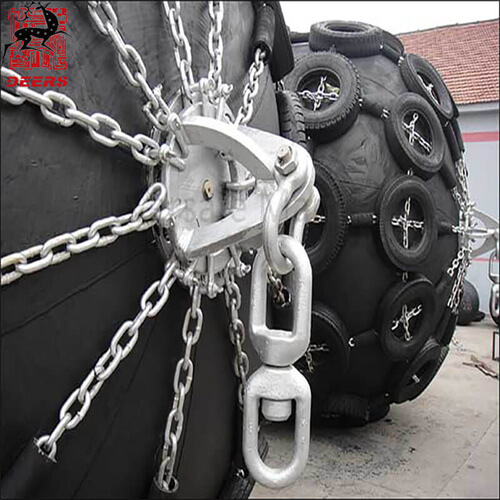

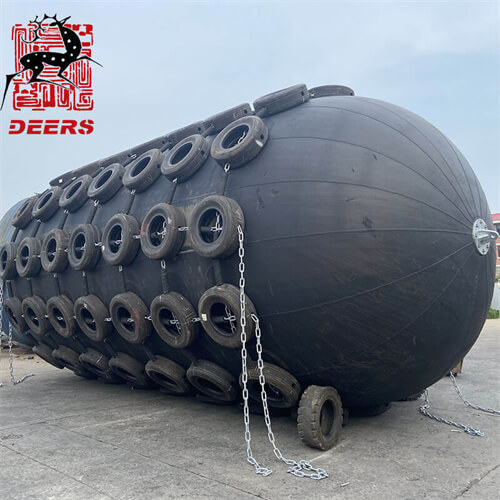

Tipo I: Defensas Neumáticas Con Cadenas Y Neumáticos

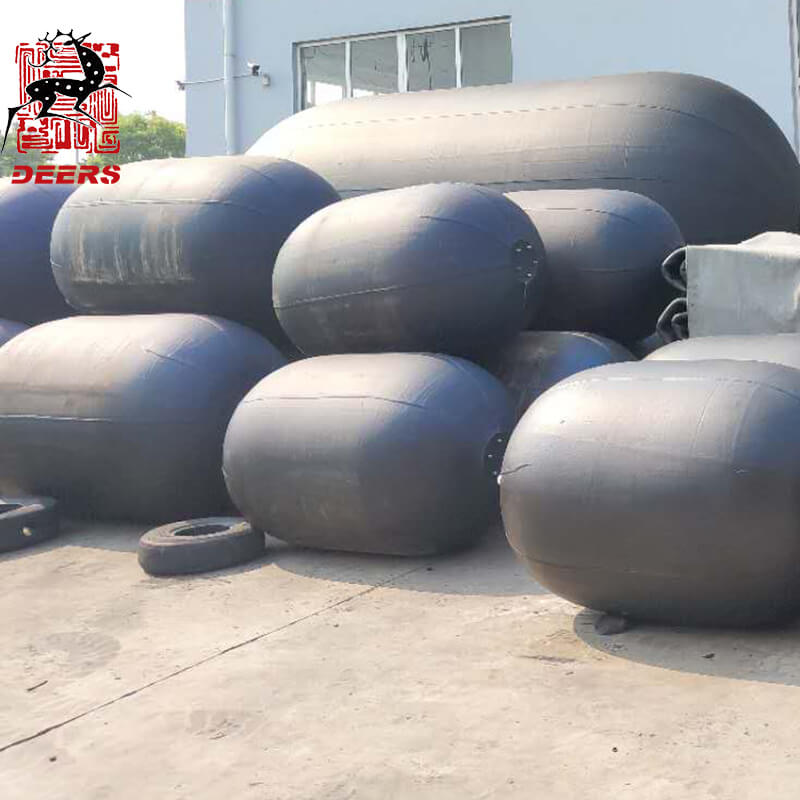

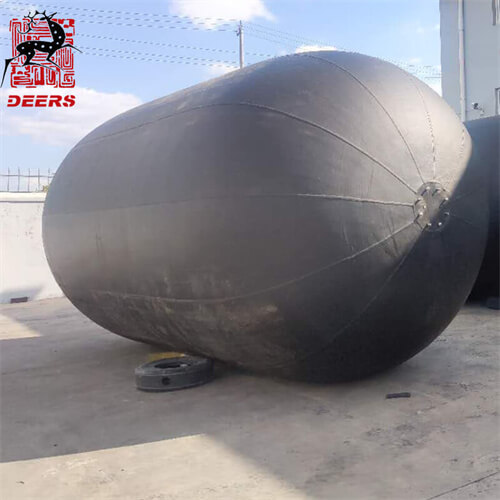

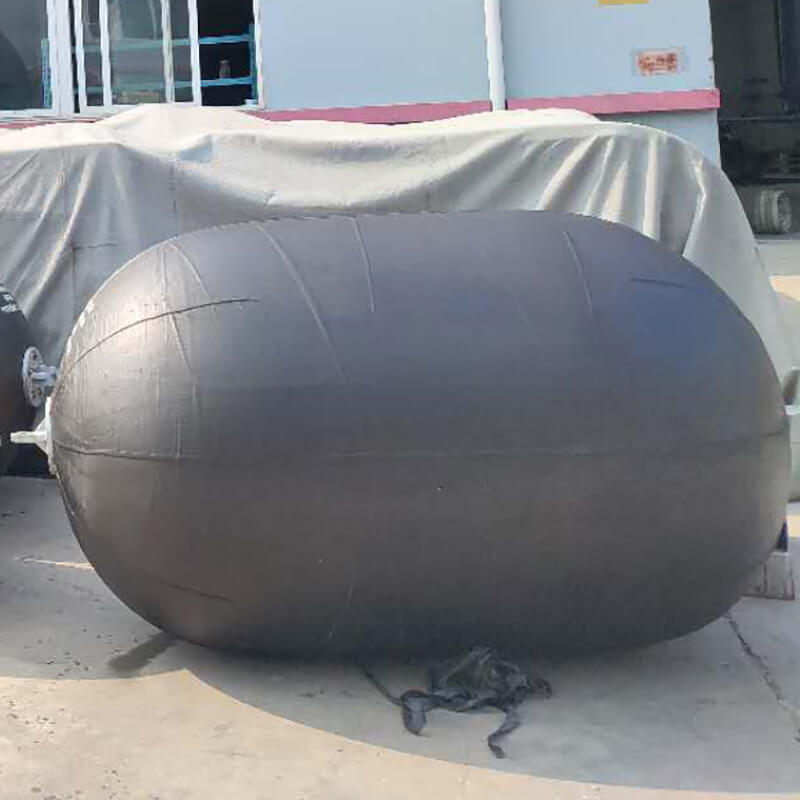

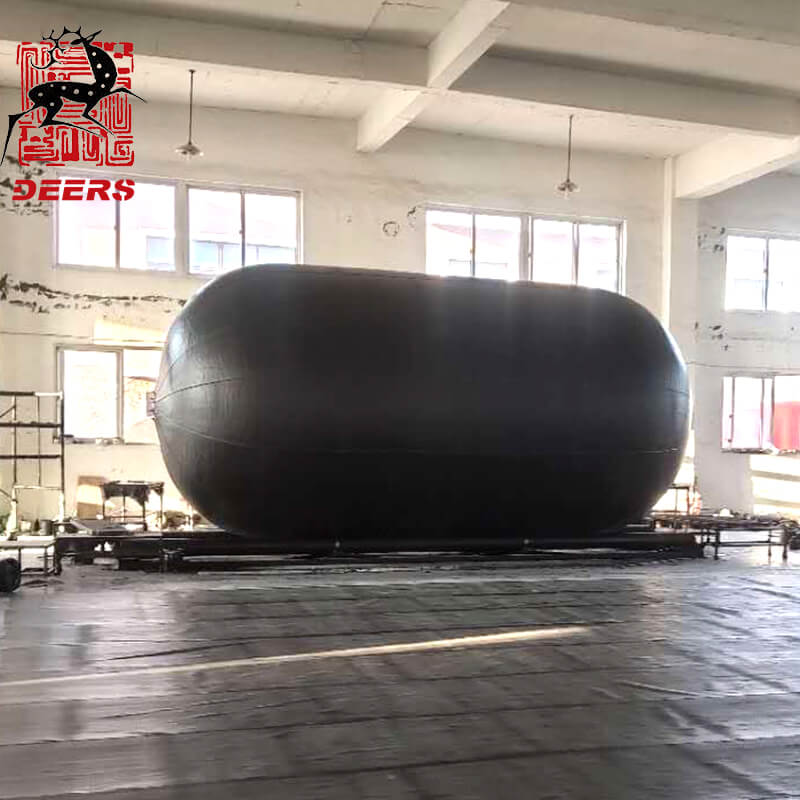

Tipo II: Defensas neumáticas planas
|
Normal Size |
Inner Pressure:50Kpa,60%deflection | Inner Pressure:80Kpa,60%deflection | |||||
| (mm) | (mm) | (KN) | (KN.M) | (Kpa) | (KN) | (KN.M) | (Kpa) |
| Diameter | Length | Reaction Force | Energy Absorption | Hull Absorption | Reaction Force | Energy Absorption | Hull Absorption |
| 500 | 1000 | 64 | 6 | 132 | 85 | 8 | 174 |
| 600 | 1000 | 74 | 8 | 126 | 98 | 11 | 166 |
| 700 | 1500 | 137 | 17 | 135 | 180 | 24 | 177 |
| 1000 | 1500 | 182 | 32 | 122 | 239 | 45 | 160 |
| 1000 | 2000 | 257 | 45 | 132 | 338 | 63 | 174 |
| 1200 | 2000 | 297 | 63 | 126 | 390 | 88 | 166 |
| 1350 | 2500 | 427 | 102 | 130 | 561 | 142 | 170 |
| 1500 | 3000 | 579 | 152 | 132 | 731 | 214 | 174 |
| 1700 | 3000 | 639 | 191 | 128 | 840 | 267 | 168 |
| 2000 | 3500 | 875 | 308 | 128 | 1150 | 430 | 168 |
| 2500 | 4000 | 1381 | 663 | 137 | 1815 | 925 | 180 |
| 2500 | 5500 | 2019 | 943 | 148 | 2653 | 1317 | 195 |
| 3300 | 4500 | 1884 | 1175 | 130 | 2476 | 1640 | 171 |
| 3300 | 6500 | 3015 | 1814 | 146 | 3961 | 2532 | 191 |
| 3300 | 10600 | 5121 | 3090 | 171 | 6612 | 4294 | 220 |
| 4500 | 7000 | 4660 | 3816 | 186 | 5866 | 4945 | 233 |
| 4500 | 9000 | 5747 | 4752 | 146 | 7551 | 6633 | 192 |
| 4500 | 12000 | 7984 | 6473 | 154 | 10490 | 9037 | 202 |
